Sơ Đồ Đường Ống Thoát Nước Nhà Vệ Sinh: Hướng Dẫn Đọc Bản Vẽ Chuẩn

Tắc cống, mùi hôi khó chịu, nước rút chậm chạp… những vấn đề quen thuộc trong nhà vệ sinh thường có nguyên nhân sâu xa từ hệ thống thoát nước lắp đặt sai kỹ thuật. Việc hiểu rõ sơ đồ đường ống thoát nước không chỉ giúp bạn giám sát quá trình thi công xây dựng mà còn là chìa khóa để chủ động xử lý các sự cố nhỏ, tiết kiệm chi phí sửa chữa đáng kể.

Tại Sao Hiểu Sơ Đồ Đường Ống Thoát Nước Lại Quan Trọng?

Nhiều gia chủ thường phó mặc hoàn toàn việc thiết kế và lắp đặt hệ thống thoát nước cho thợ thi công. Tuy nhiên, việc trang bị kiến thức cơ bản về sơ đồ đường ống mang lại những lợi ích không ngờ:

• Giám sát thi công hiệu quả: Bạn có thể đối chiếu bản vẽ với thực tế thi công, đảm bảo các đường ống được lắp đặt đúng độ dốc, đúng kích thước và đúng vị trí, tránh các lỗi kỹ thuật nghiêm trọng có thể gây hậu quả lâu dài.
• Chủ động xử lý sự cố nhỏ: Khi gặp tình trạng nước thoát chậm, bạn có thể phán đoán được vị trí có khả năng bị tắc nghẽn dựa trên sơ đồ, từ đó áp dụng các biện pháp thông tắc tại nhà đơn giản trước khi gọi thợ.
• Tiết kiệm chi phí: Hiểu rõ hệ thống giúp bạn tránh được những yêu cầu sửa chữa, cải tạo không cần thiết. Khi cần gọi dịch vụ, bạn cũng có thể mô tả vấn đề chính xác hơn, giúp đơn vị thi công xử lý nhanh chóng và đúng bệnh.
• Lên kế hoạch cải tạo dễ dàng: Nếu muốn cải tạo, thêm thiết bị vệ sinh, việc nắm được sơ đồ hiện hữu sẽ giúp kiến trúc sư và thợ thi công đưa ra phương án tối ưu, tránh đục phá sai vị trí.

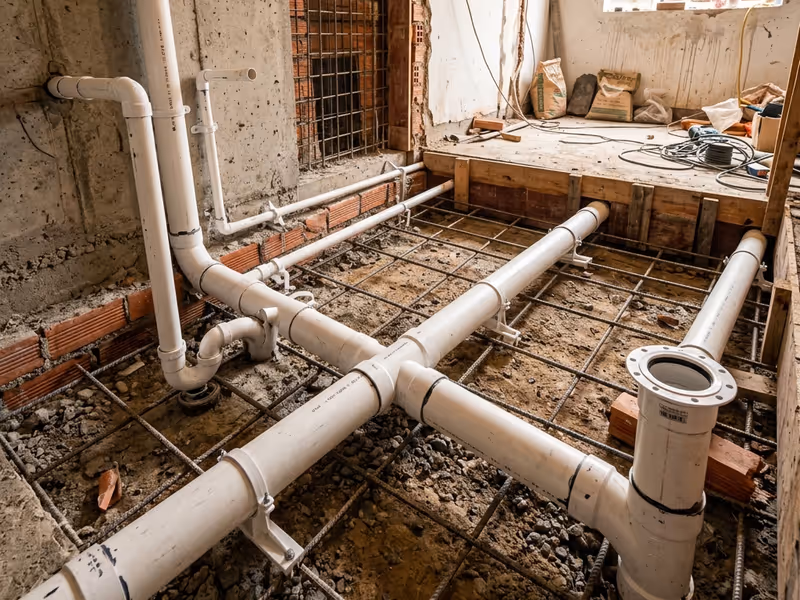

Các Thành Phần Chính Trong Sơ Đồ Đường Ống Thoát Nước Nhà Vệ Sinh

Một hệ thống thoát nước nhà vệ sinh tiêu chuẩn bao gồm nhiều bộ phận liên kết chặt chẽ với nhau. Dưới đây là các thành phần cốt lõi bạn cần nắm vững.

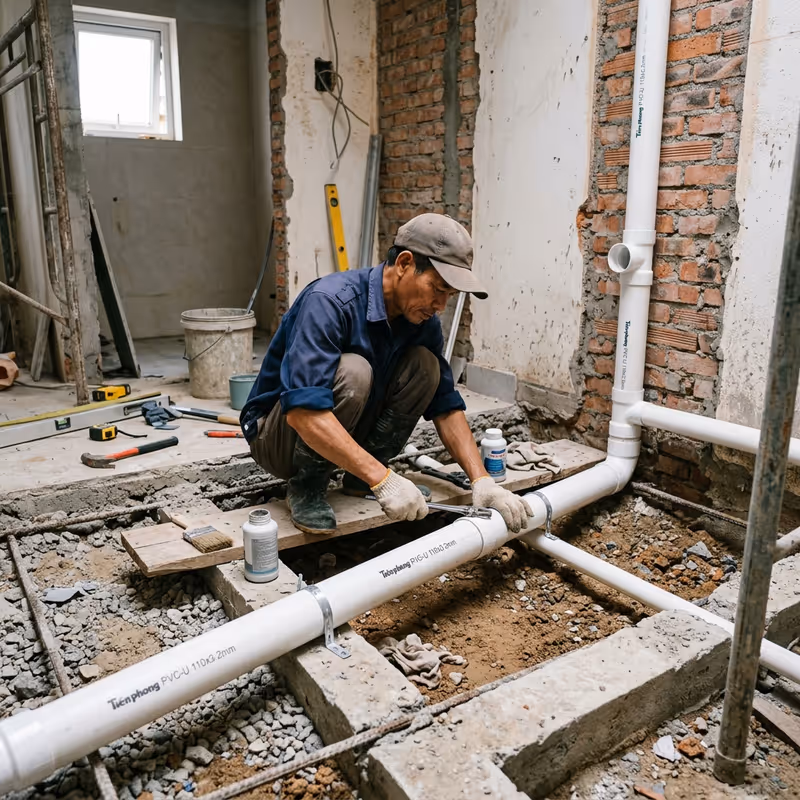

1. Hệ thống thoát nước thải (từ bồn cầu)

Đây là đường ống quan trọng nhất, chịu trách nhiệm vận chuyển chất thải đặc từ bồn cầu ra bể phốt.

• Đường kính ống: Tiêu chuẩn là ống PVC Ø110. Tuyệt đối không sử dụng ống nhỏ hơn vì sẽ rất dễ gây tắc nghẽn.
• Độ dốc: Độ dốc lý tưởng cho đường ống này là từ 2% đến 4% (tức là trên 1 mét chiều dài, ống phải hạ thấp từ 2cm đến 4cm). Độ dốc quá lớn sẽ khiến nước chảy nhanh còn chất thải bị giữ lại, trong khi độ dốc quá nhỏ sẽ làm nước không đủ lực cuốn trôi chất thải.
• Kết nối: Đường ống này phải được kết nối trực tiếp vào ngăn chứa của bể phốt.

Nếu hệ thống này gặp vấn đề, tình trạng tắc nghẽn sẽ rất nghiêm trọng và thường cần đến sự can thiệp của dịch vụ hút bể phốt giá rẻ tại Hà Nội để xử lý triệt để.

2. Hệ thống thoát nước sinh hoạt (sàn, lavabo, sen tắm)

Hệ thống này thu gom nước thải sinh hoạt (không chứa chất thải đặc) từ phễu thu sàn, chậu rửa mặt (lavabo), vòi sen…

• Đường kính ống: Thường sử dụng ống PVC Ø60 hoặc Ø90, tùy thuộc vào số lượng thiết bị và chiều dài đường ống.
• Phễu thu sàn (Ga thoát sàn): Đây là bộ phận cực kỳ quan trọng. Nên chọn loại phễu có khả năng chống mùi hôi (thoát sàn ngăn mùi) bằng bẫy nước (xi-phông) hoặc các cơ chế van một chiều. Đây là lá chắn đầu tiên ngăn mùi hôi từ cống rãnh bốc ngược lên.
• Kết nối: Nước từ hệ thống này sẽ chảy vào hố ga hoặc đường ống thoát nước chung của gia đình.

3. Ống thông hơi (Ống thoát khí)

Đây là thành phần thường bị bỏ qua nhất khi thi công nhưng lại có vai trò quyết định đến hiệu quả hoạt động của toàn bộ hệ thống.

• Chức năng: Ống thông hơi giúp cân bằng áp suất không khí bên trong đường ống. Khi bạn xả nước bồn cầu, một lượng lớn nước và chất thải lao xuống tạo ra áp suất âm. Nếu không có ống thông hơi, áp suất âm này sẽ “hút” hết nước ở các bẫy nước (xi-phông) của phễu thu sàn, lavabo, gây ra hiện tượng mùi hôi thối bốc lên từ cống.
• Vị trí lắp đặt: Ống thông hơi thường được kết nối từ đường ống thoát chính (hoặc từ bể phốt) và được dẫn thẳng lên mái nhà, cao hơn mái khoảng 0.5 - 1m để khí thoát ra ngoài mà không gây mùi cho khu vực xung quanh.
• Đường kính: Thường có đường kính khoảng Ø34 đến Ø42.

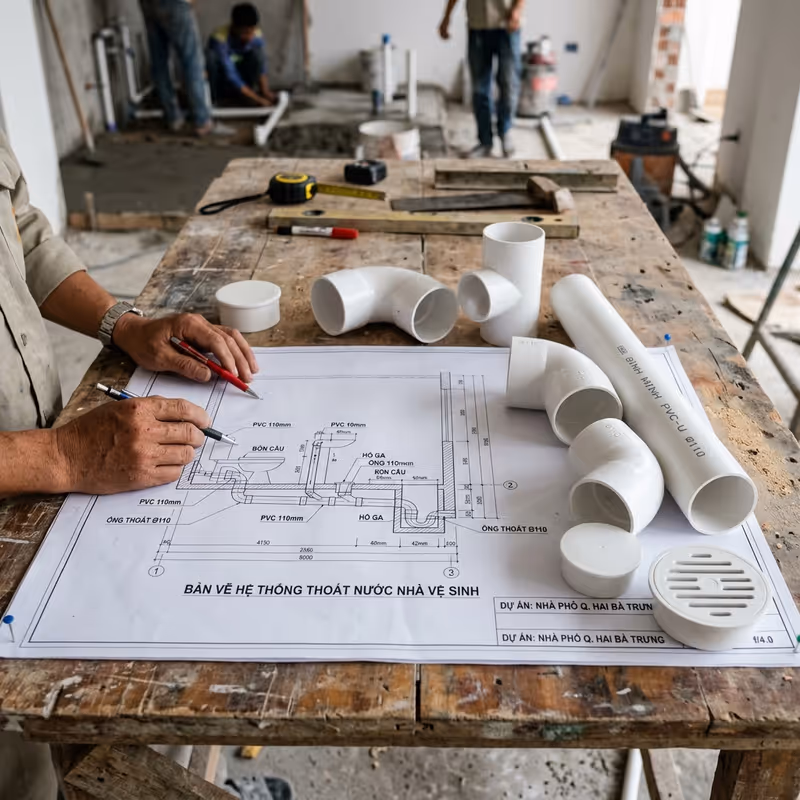

Hướng Dẫn Đọc Bản Vẽ Và Nguyên Tắc Lắp Đặt Chuẩn

Để đọc được bản vẽ, bạn cần làm quen với một số ký hiệu cơ bản và nắm vững các nguyên tắc vàng trong thiết kế.

Các ký hiệu thường gặp trên bản vẽ

• Đường nét đứt: Thường biểu thị cho đường ống thoát nước.
• WC: Ký hiệu cho bồn cầu (Water Closet).
• LAV: Ký hiệu cho chậu rửa mặt (Lavabo).
• SH: Ký hiệu cho vòi sen (Shower).
• FD: Ký hiệu cho phễu thu sàn (Floor Drain).
• Các ký hiệu nối ống: Cút (khúc cua 90°), Chếch/Lơi (khúc cua 45°), Tê (ngã ba).

Nguyên tắc vàng khi thiết kế và lắp đặt

Để hệ thống hoạt động bền bỉ và không gặp sự cố, quá trình thi công cần tuân thủ nghiêm ngặt các nguyên tắc sau:

✅ Độ dốc tiêu chuẩn: Như đã đề cập, độ dốc từ 2-4% là lý tưởng để đảm bảo chất thải được cuốn trôi hoàn toàn.

✅ Hạn chế tối đa các góc cua 90°: Thay vì dùng cút 90°, hãy ưu tiên sử dụng 2 cút lơi (chếch) 45°. Điều này tạo ra đường cong mềm mại hơn, giúp dòng chảy mượt mà và giảm thiểu nguy cơ tắc nghẽn tại các điểm gấp khúc.

✅ Đường ống thoát bồn cầu là độc lập: Đường ống thoát của bồn cầu phải đi thẳng ra bể phốt, không được nối chung với đường ống thoát nước sàn hay lavabo.

✅ Bắt buộc phải có ống thông hơi: Đây là yêu cầu không thể bỏ qua cho cả bể phốt và trục ống thoát chính để tránh hiện tượng mùi hôi và nước rút chậm.

✅ Sử dụng đúng đường kính ống: Không tiết kiệm chi phí bằng cách dùng ống nhỏ hơn tiêu chuẩn. Chi phí sửa chữa sau này sẽ tốn kém hơn rất nhiều.

✅ Đặt hố ga, hộp kỹ thuật ở vị trí hợp lý: Các vị trí này cần dễ dàng tiếp cận để tiện cho việc kiểm tra, bảo trì và thông tắc khi cần thiết.

Các Lỗi Sai Phổ Biến Khi Thi Công Và Hậu Quả

Tại Môi Trường Xanh, trong quá trình làm việc, chúng tôi đã gặp vô số trường hợp hệ thống thoát nước gặp sự cố chỉ sau vài năm sử dụng do lỗi thi công. Dưới đây là những lỗi phổ biến nhất:

• Thiếu hoặc lắp sai ống thông hơi: Hậu quả là nhà vệ sinh luôn có mùi hôi khó chịu, nước xả bồn cầu tạo tiếng kêu ọc ọc và hút cạn nước ở phễu thu sàn.
• Lắp đặt sai độ dốc: Dốc quá nhỏ gây lắng cặn, dốc quá lớn khiến nước trôi nhanh để lại chất thải. Cả hai đều dẫn đến tắc nghẽn.
• Nối chung các đường ống sai cách: Việc đấu nối ống thoát sàn vào ống thoát bồn cầu là một sai lầm nghiêm trọng, có thể gây trào ngược chất thải ra sàn khi bồn cầu bị tắc.
• Sử dụng vật liệu kém chất lượng: Ống nhựa mỏng, giòn, dễ bị biến dạng, nứt vỡ dưới tác động của nền móng hoặc nhiệt độ, gây rò rỉ và thấm dột.

Khi gặp các dấu hiệu trên, đặc biệt là tình trạng tắc nghẽn lặp đi lặp lại, việc tự xử lý có thể không hiệu quả. Đây là lúc bạn cần đến dịch vụ thông tắc cống chuyên nghiệp tại Hà Nội. Với các thiết bị hiện đại như camera nội soi, máy lò xo, chúng tôi có thể xác định chính xác vị trí và nguyên nhân gây tắc mà không cần đục phá, trả lại sự thông thoáng cho gia đình bạn.

Để có cái nhìn tổng quan và dự trù chi phí cho các dịch vụ môi trường, bạn có thể tham khảo bảng báo giá dịch vụ môi trường 2026 cập nhật và minh bạch của chúng tôi.

Hiểu về sơ đồ đường ống thoát nước là một kỹ năng hữu ích cho mọi gia chủ. Nó không chỉ giúp bạn có một hệ thống vệ sinh hoạt động trơn tru mà còn giúp bạn tiết kiệm thời gian, tiền bạc và tránh được những phiền toái không đáng có.
